KETOP能力速报——bte365行波装置仿真测试解决规划 2025/6/20 0:00:00

Part.1

概述

近年来，行波技术在输电线路和配电线路中得到越来越多的利用。随着新型电力系统的发展，电网结构和运行模式在产生深刻的变动，尤其是配电网拓扑结构越发复杂，且接入大量散布式电源，给基于行波道理的装置测试带来巨大挑战，常见的行波装置测试方式已无法满足新型电力系统布景下的测试需要，重要存在以下问题：

施加冲击电流方式：不能真实模拟现场现实故障的特点，无法全面查核行波装置的机能，只适合用于行波算法的校验；

真型试验方式：试验场地建设成本较高，一次拓扑结构调整难题，试验方式不矫捷；

实时仿真方式：行波测试仿真步长较幼，受限于实时仿真器的推算能力，试验模型无法思考复杂拓扑及含新能源接入等场景。

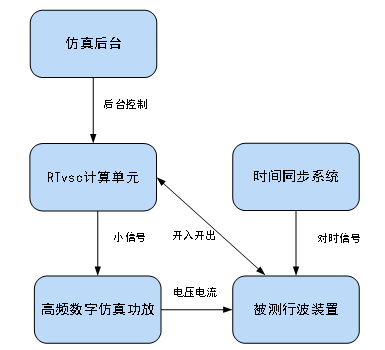

针对以上问题，bte365仿真中心研发了基于波形回放的RTvsc行波仿真测试系统，测试系统可用于高压输电线路行波测距、配电网线路行波测距、配电网行波选线、行波监测装置、行波；さ茸爸玫牟馐。其中，针对配电网的典型工况和输出特点，依附浙江华电器材检测钻研院有限公司科技项目《具备绝缘预警职能测试的配电网行波故障定位装置仿真检测平台研造》发展了共同研发。测试系统结构如下图所示：

该仿真系统选取MATLAB/Simulink搭建仿真模型，实现对复杂拓扑结构及含新能源接入的电网进行一次建仿照真。模型搭建实现后，可能一键天生待回放的测试波形，通过设置分歧类型的故障，可获得全面且齐全的电网行波测试波形库。而后，通过具备高速推算和高速IO职能的推算单元，将高频幼信号输出给高频数字仿真功放，最后将高频电压电流信号施加给行波装置，进而实现行波装置的测试。

Part.2

仿真系统参数

2.1

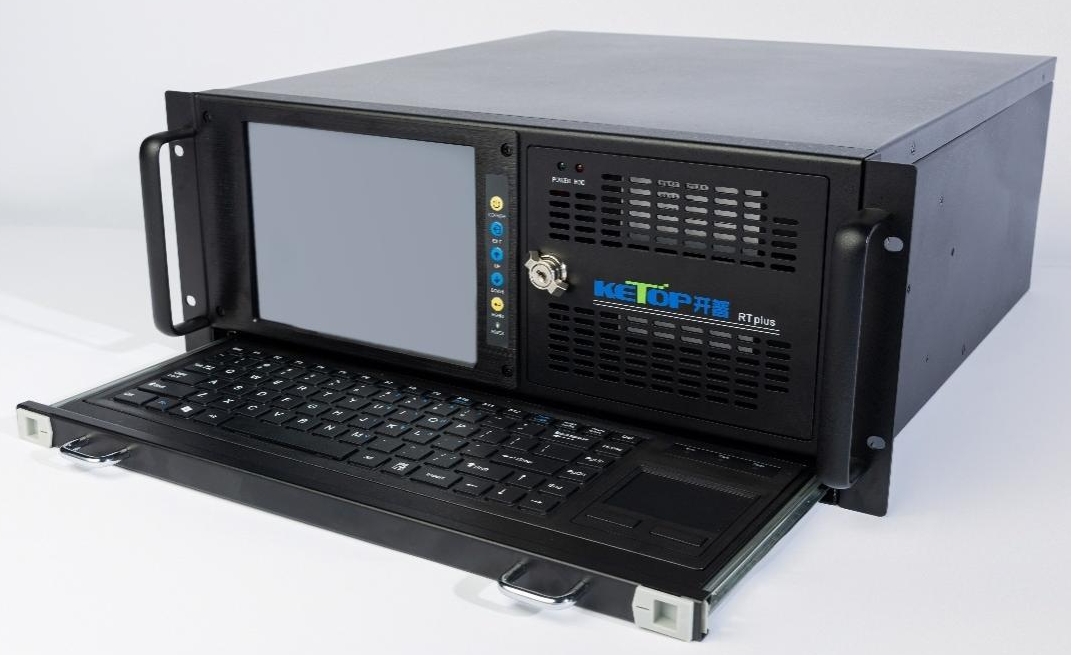

推算单元

◆ 推算单元为19英寸、4U高度机箱。

◆ 搭载10核Inter i9处置器，RT-Linux实时操作系统；

◆ 支持16路模拟量输出、16路开关量输出、24路模拟量输入、24路开关量输入,输入输出采样率1MHz;

◆ 回放仿真步长1μs,回放波形最长1s；

◆ 支持多录波批量回放，可设置故障前循环功夫、回放距离功夫；

◆ 回放过程中实时关环，可同步输出开关量并纪录装置的跳闸出口。

2.2

高频数字仿真功放

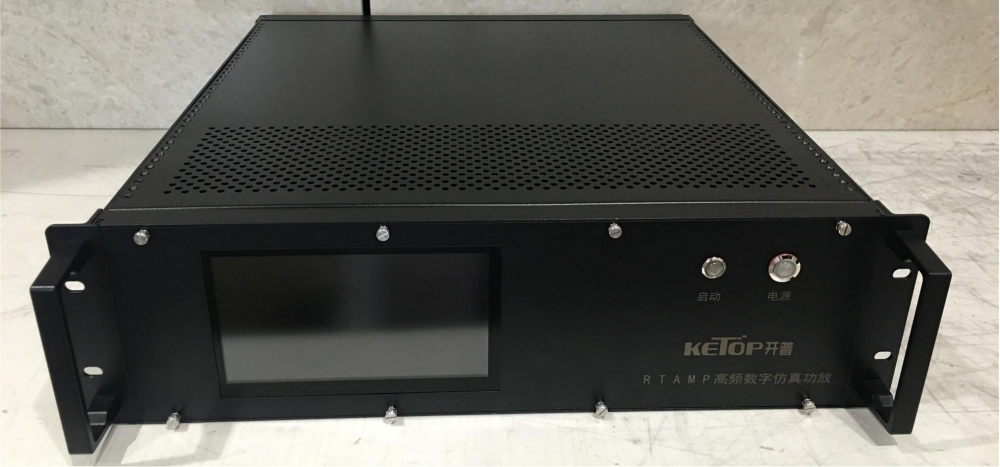

高频数字仿真功放正面图

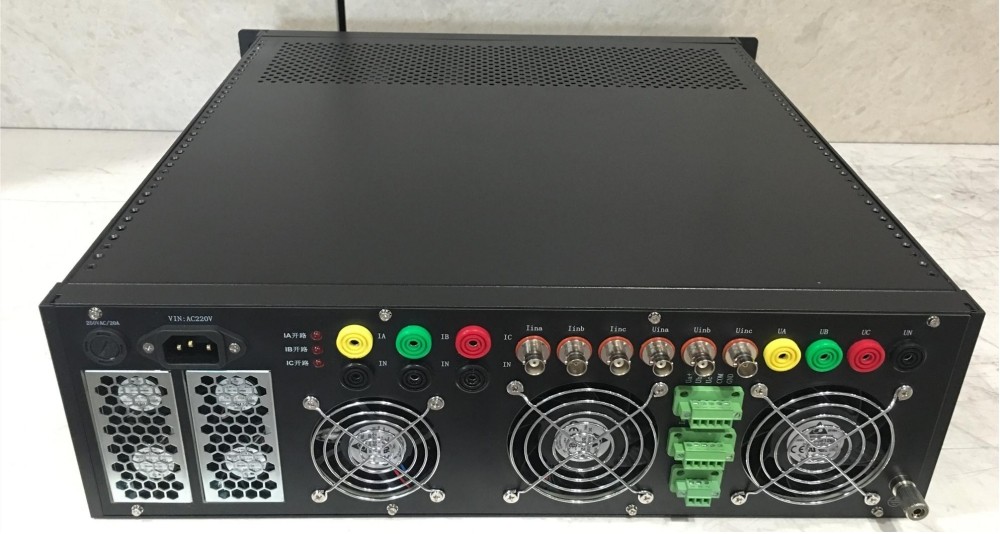

高频数字仿真功放背面图

频率领域	200kHz带宽，直流耦合
电流领域	40A（RMS，大电流短时工作）
电压领域	120V（RMS）
精度指标	电流非线性误差幼于0.2% （0.5A～40A）电压非线性误差幼于0.2% （2V～120V）相位误差幼于0.2度
幼信号精度	电流在50mA，误差幼于5mA 电压在1.0V，误差幼于1%
阶跃响应功夫	方波测试信号，电压电流均幼于20us
输入阻抗	大于10kΩ，差分或单端输入
总谐波畸变率	电流总谐波畸变率幼于0.2% （0.4 A～40A）电压总谐波畸变率幼于0.2% （4V～120V）
带负载能力	电流：直流电阻不超过0.3Ω 电压：感性负载直流电阻200Ω
机箱尺寸	电压电流各3相，高度3U
其他职能	液晶屏显示，电源有不平衡；电流有过热；，电压有短路；

Part.3

测试流程

3.1

波形天生

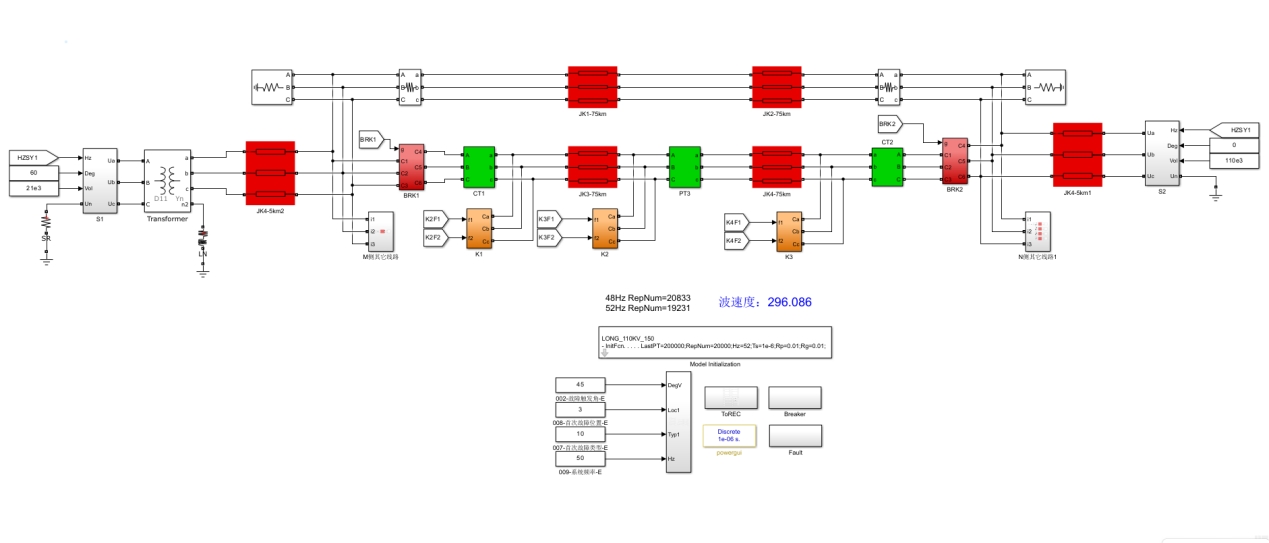

仿真模型

在Simulink上搭建有关的电网一次模型，通过在模型中设置故障参数和波形天生参数即可一键天生故障回放波形。

波形天生参数蕴含：LastPT录波点数、RepNum循环点数、Hz系统频率、Rp、Rg故障过渡电阻参数等。

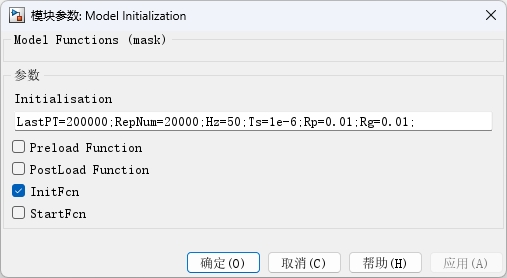

波形天生参数设置

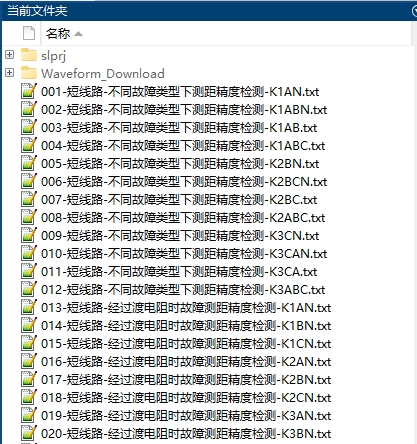

天生的波形库

3.2

批量回放

1) 选择波形库文件夹

选择波形库

2) 选择回放类型

回放类型选择行波回放

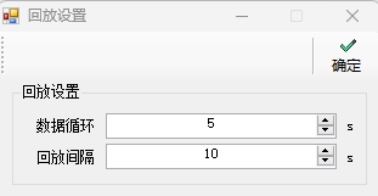

3) 设置数据循环功夫和回放距离

循环功夫设置和回放距离设置

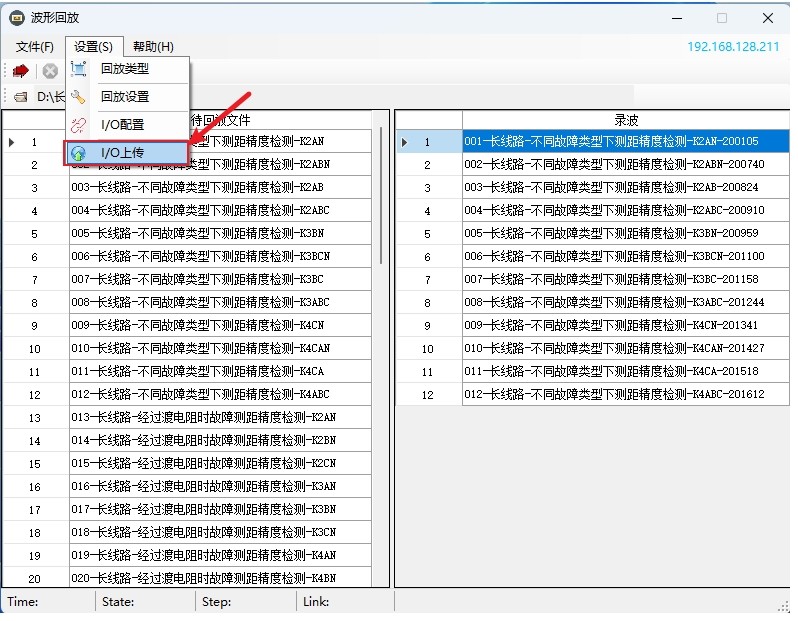

4) 上传IO配置

上传IO配置

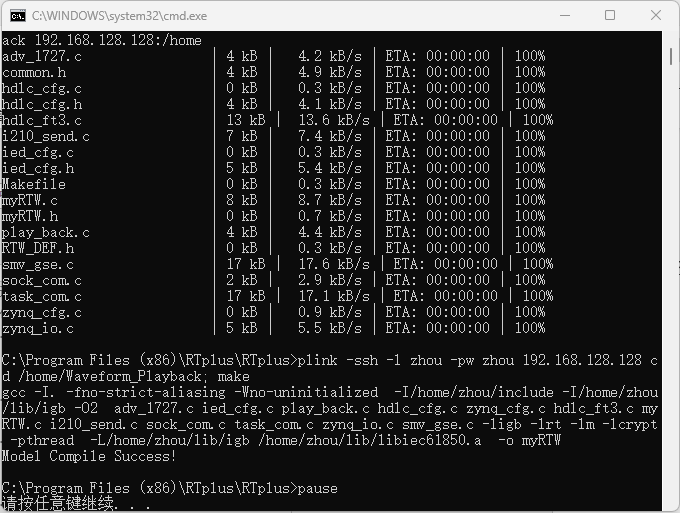

上传成功提醒

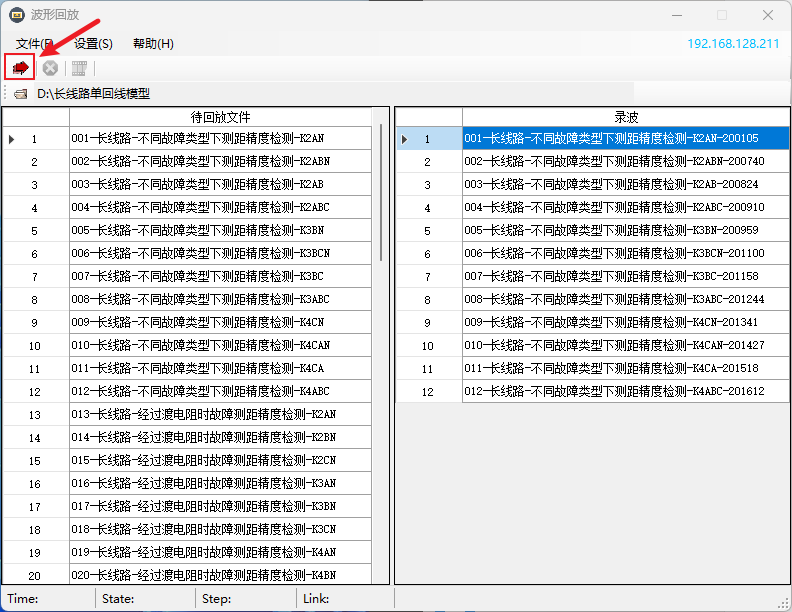

5) 运行法式

点击运行法式

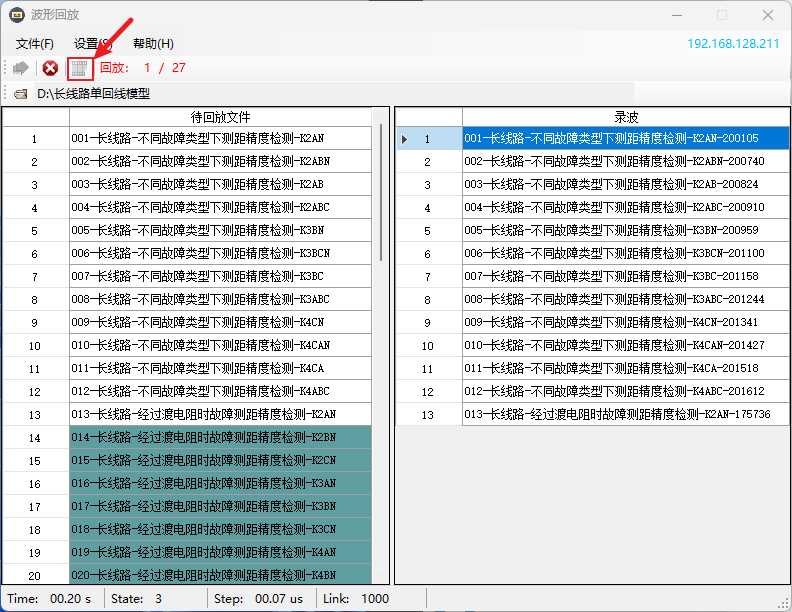

6) 执行回放

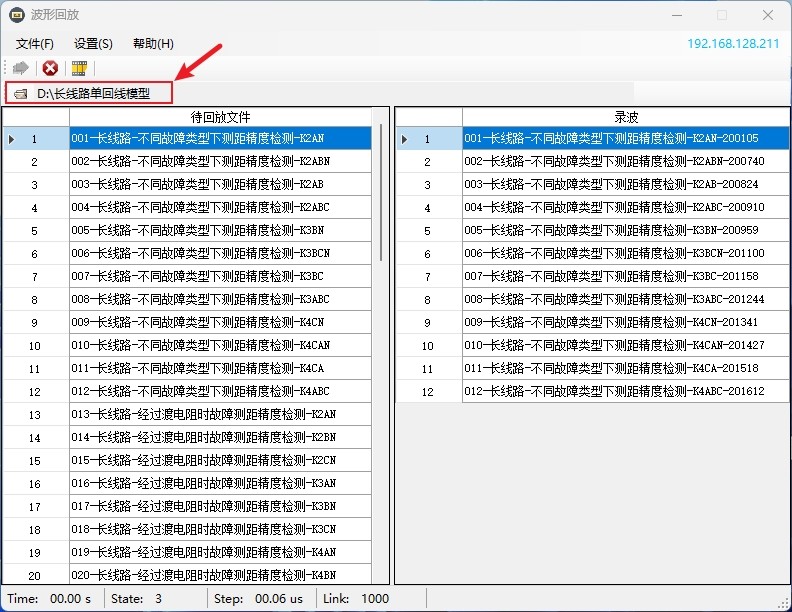

批量执行回放操作

点击上图所示的回放按钮可起头执行回放，可一键选中多个波形进行回放，回放实现的波形会在右侧进行显示。

3.3

典型测试项目

凭据《NB/T 10448-2020 输电线路行波故障测距装置检测规范》，重要发展以下测试项目：

序号	测试项目	查核指标
1	分歧故障类型下测距精度检测	根基测距精度验证
2	经过渡电阻时故障测距精度检测	验证高阻故障的活络性
3	分歧故障初相角时测距精度检测	验证分歧初相角的活络性
4	频偏工况下测距精度检测	验证行波测距不受系统频率影响
5	母线分歧距离数下故障测距精度检测	验证大量折反射的情况下，装置的处置能力
6	系统中性点分歧接处所式下测距精度检测(配电网)	验证系统中性点分歧接处所式下装置的测距精度

Part.4

产品配置

RTvsc行波仿真测试系统默认配置：

序号	名称	数量
1	移动测试车	1台
2	仿真推算单元(16路模拟量输出、16路开关量输出、24路模拟量输入、24路开关量输入)	1台
3	高频数字仿真功放(3路电压、3路电流)	1台
4	后盾推算机	1台
5	后盾运行治理软件	1套
6	电力系统波形组态分析软件	1套
7	行波测试典型模型及波形库	1套

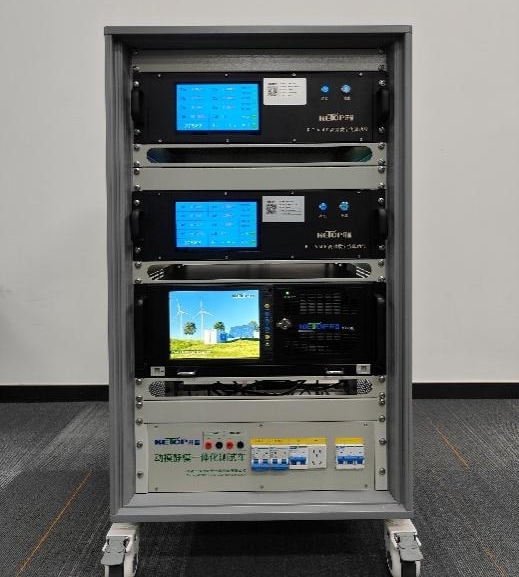

测试系统正面图

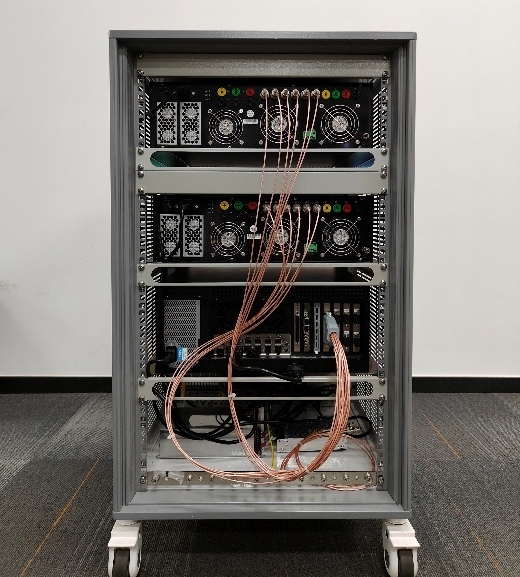

测试系统背面图

bte365仿真中心致力于电力系统仿真测试及仿真有关设备研发，研发的产品蕴含：RTplus智能电网实时数字仿真系统、RTDT继电；な致仙低场⑻馗哐怪绷魇涞缃谠毂；し抡嫦低场PF1C-RTDS Aurora数字接口装置、RTDS自动测试系统、RTbasic继电；ぞ材３叨然馐韵低场⒛茉椿チ抡嫦低场PF1D FT3/HDLC稳控接口装置、RTvsc行波仿真测试系统等。
